T型三电平拓扑换流过程分析

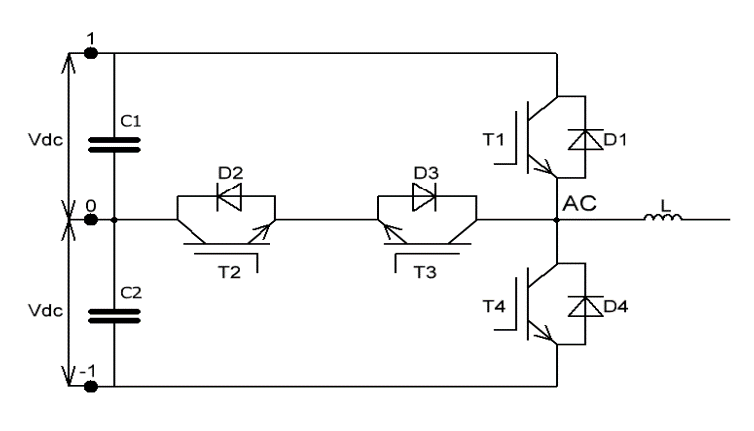

一. T型三电平电路拓扑

1. 拓扑中共有4只IGBT， 4只二极管，还有电容组C1和C2；假设正负母线电压均等，都是Vdc。
2. 将T1,T2,T3,T4的状态用1和0分别表示1表示开

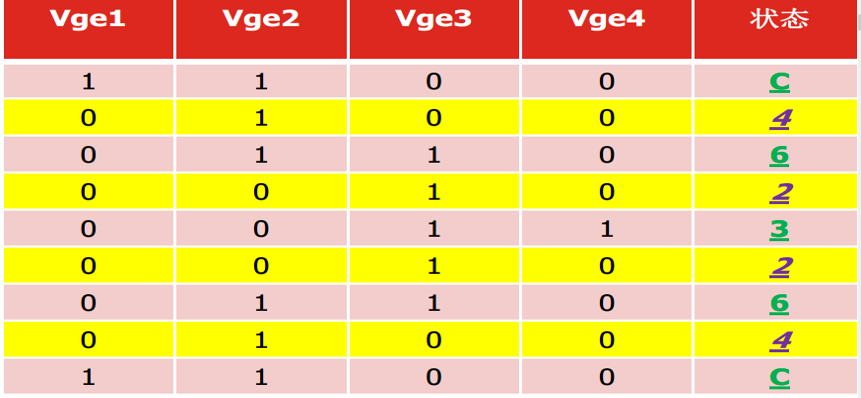

二. 三电平电路， 状态表

1. 用16进制表示；
2. 稳定模态有3种：C， 6， 3；
3. 三. 死区状态有2种： 4， 2。 死区状态的切换用黄色部分表示。
4. 在该拓扑中，IGBT的所有开关状态的切换是循环的过程: C-4-6-2-3-2-6-4

三. 根据状态表分析换流过程C-4-6-2-3-2-6-4-C
1.  C-1100状态

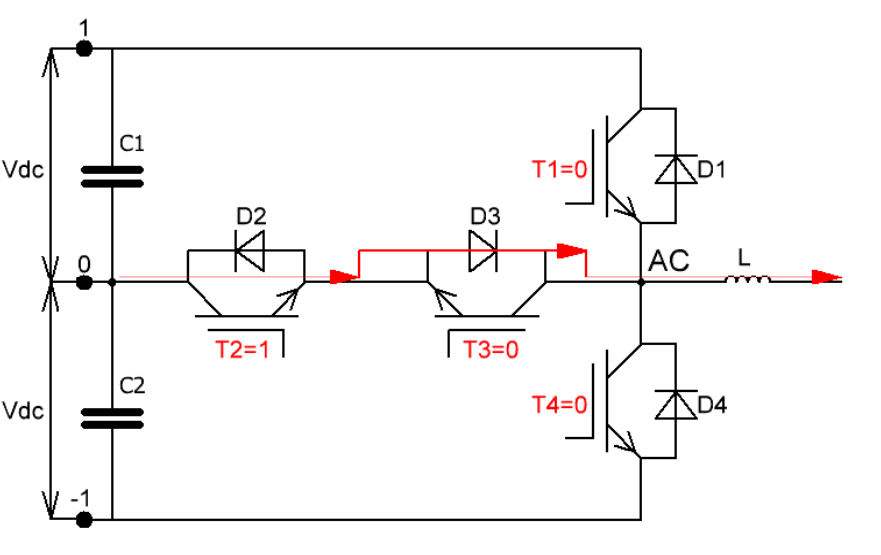

2.  C-1100状态 → 4-0100状态

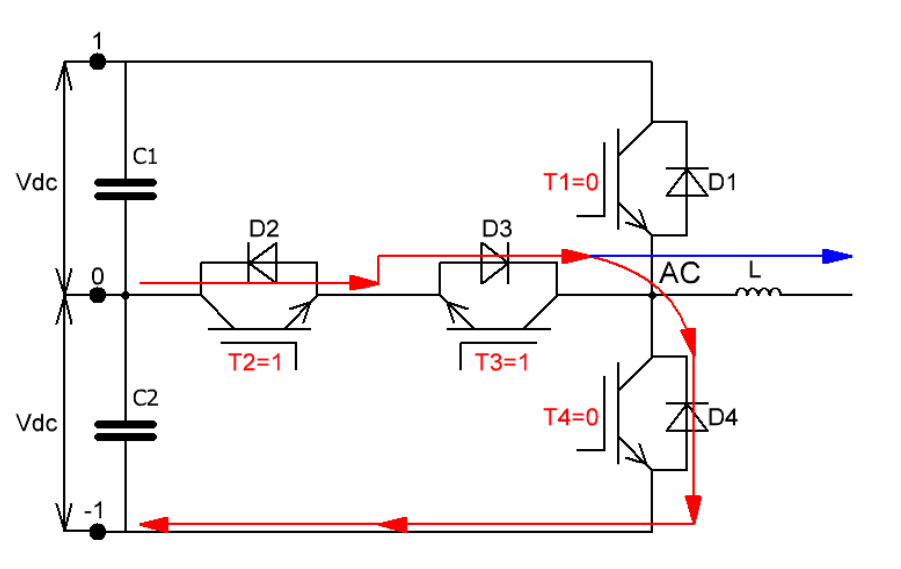

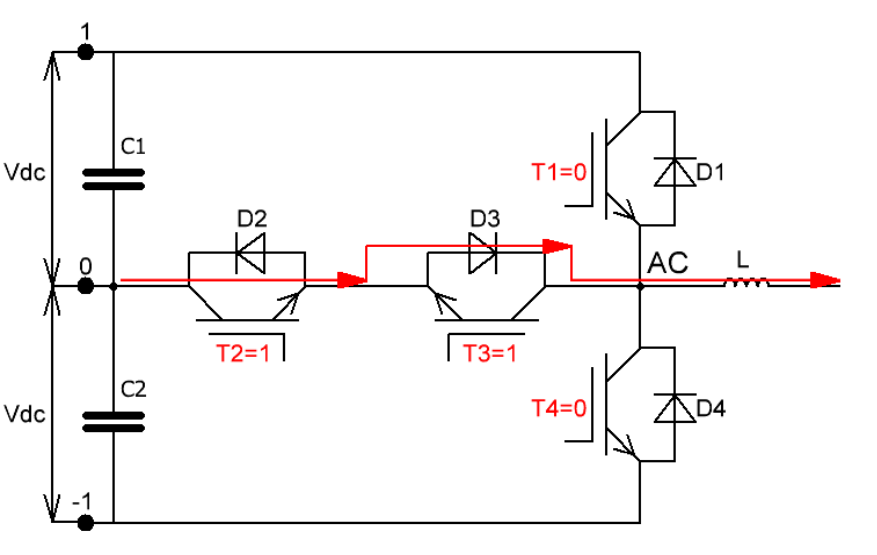

3.  4-0100状态 → 6-0110状态

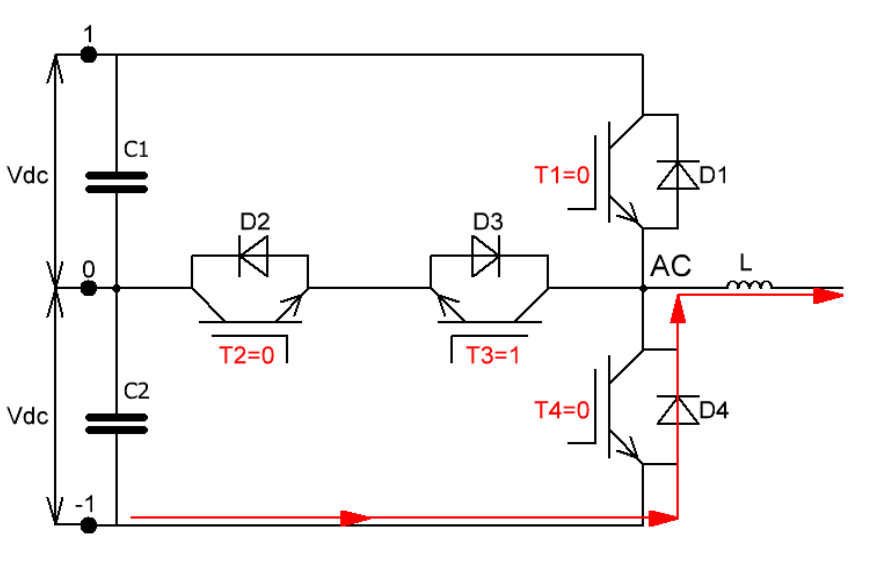

4.  6-0110状态→ 2-0010状态

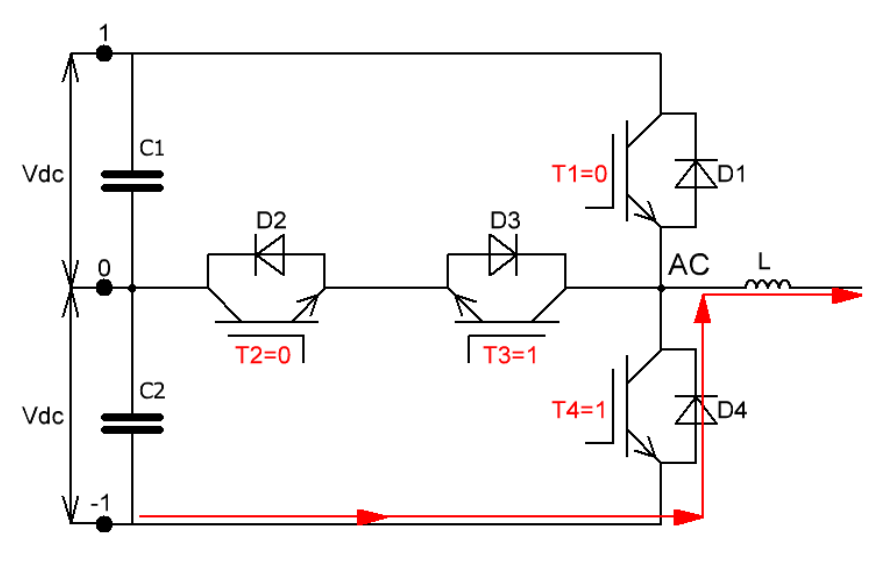

5.  2-0010状态 → 3-0011状态

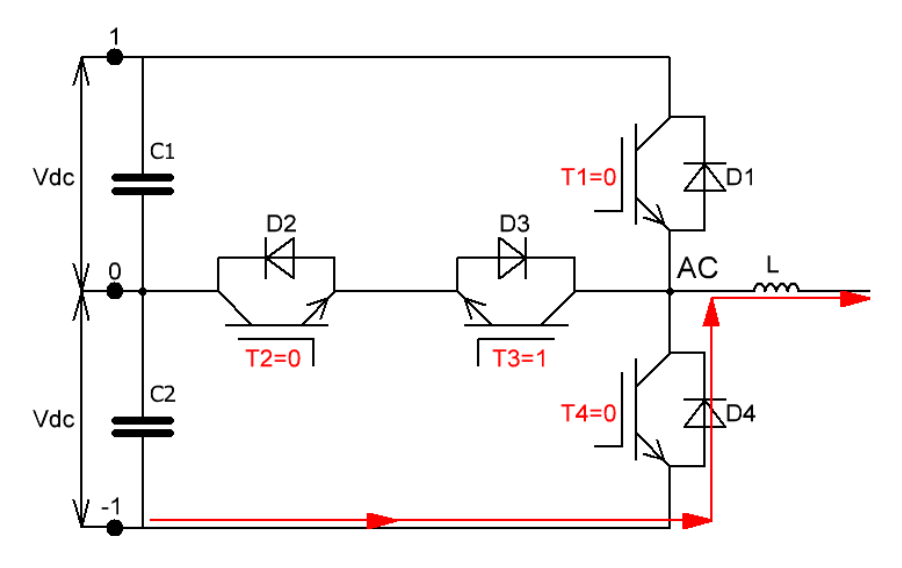

6.  3-0011状态→  2-0010状态

7. 2-0010状态 → 6-0110状态

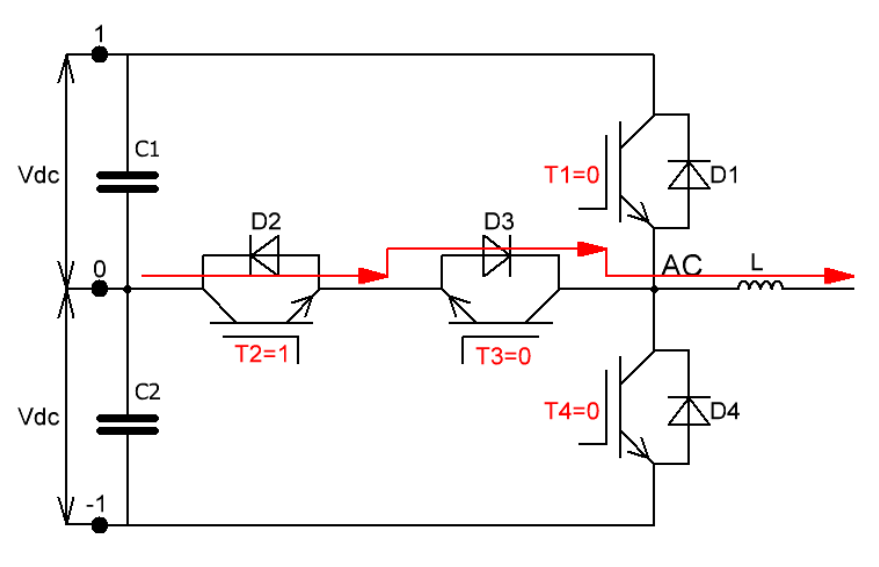

8.  6-0110状态→ 4-0100状态

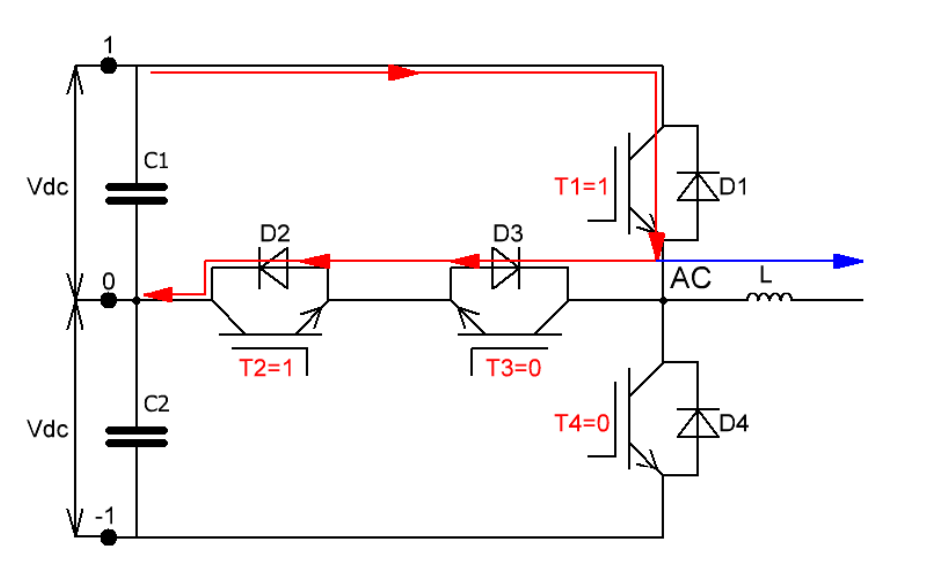

9. 4-0100状态→ C-1100状态

四. 小结

经过以上对三电平拓扑中每个切换过程的分析，可以得出如下结论：

IGBT
1.电流朝外流时：T1(C→4)， T2(6→2)在关断时会有电压尖峰。
2.电流朝内流时：T3(6→4)， T4(3→2)在关断时会有电压尖峰。
3.T1~T4在关断时产生的电压尖峰，都是基于半个母线电压Vdc。但是由于T1管和T4管的阻断电压高，所以T1管和T4管的关断电压应力风险相对较低；而T2管和T3管是低压管，所以T2管和T3管的关断电压应力相对较大， 这点需要特别注意。

二极管
1.电流朝外流时：D3， D4有续流。D3(4→C)， D4(2→6)反向恢复。
2.电流朝内流时：D1， D2有续流。D1(4→6)， D2(2→3)反向恢复。
3.高阻断电压D1管和D4管在反向恢复时，是基于半个母线电压Vdc，所以产生的峰值功率也相对较小； 但是D2管和D3管由于阻断电压较低， 在基于半个母线电压Vdc
