高通的QCA6696片上系统（SoC）是一款优质的汽车连接SoC，支持适用于汽车用例的全套Wi-Fi 6和蓝牙5.2功能。作为高通Snapdragon的一部分汽车驾驶舱平台和高通互联汽车参考设计。
QCA6696旨在满足当今和未来几年车辆激增的连接需求，配备了双MAC、双频同步（DBS）功能，可提供更快、更安全、更强大的Wi-Fi体验，包括2x2+2x2 MIMO。QCA6696还旨在通过无线耳机、耳塞和扬声器提供新的蓝牙音频功能，如超高清语音、音乐和低延迟游戏。
QCA6696支持一组Low power PCIe (w/L1 sub-state) interface用于与外设进行数据传输。
那如何去正确设置QCA6696的PCIE与外设边连接呢，应当遵循以下步骤：
1，下图中是QCA6696的PCIE定义，由表中可知，PCIE的Pin voltage 是8V的，说明这个PCIE接口的电压只支持1.8V的。

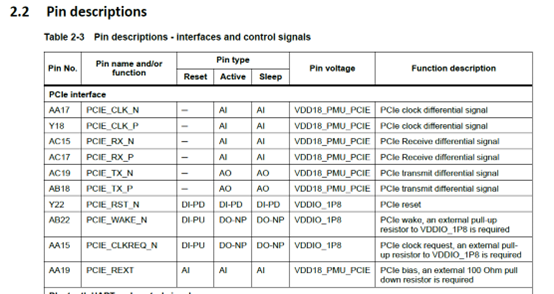

图1为高通的QCA6696规格书PCIE定义。
2，如果接到电脑端的2插槽上，电脑端的接口高电平为3.3V的，
如果接到基于恩智浦的 NXP i.MX 8M平台上，接口高电平也是为3.3V的。
那么，如果把QCA6696的PCIE直接与外设3.3 V的PCIE连接起来，则会造成QCA6696的VDDIO_1V8这个所以PIO口的电源供应引脚电压升至2.1V，超过芯片PCIE的电压范围，从而把QCA6696其它的PIO电压都升至2.1V，有可能会造成芯片的功能不正常或者工作电流增大。

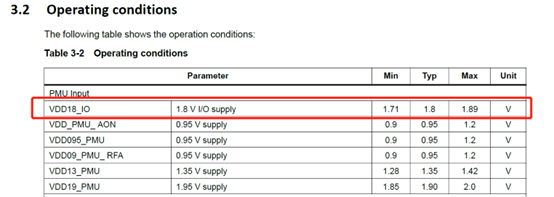

图2为高通的QCA6696规格书VDDIO定义。
图3为高通的QCA6696模块的VDDIO引脚。
3，造成这个现象原因是PCIE的控制引脚电压过高引起的，如图。

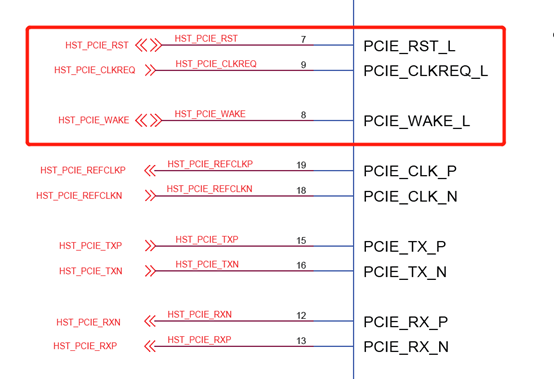

图4为高通的QCA6696模块的PCIE定义。
4，解决的方法就是增加一个8V与3.3V之间的电平转换芯片在三个控制引脚之间。如图
图5为 PCIE电平转换电路。
5，测量QCA6696的VDDIO引脚的电压稳定在8V。
电脑端插入PCIE接口，能正常识别出：
Qualcomm QCA639x Wi-Fi 6 Dual Band Simultaneous (DBS) Network Adapter

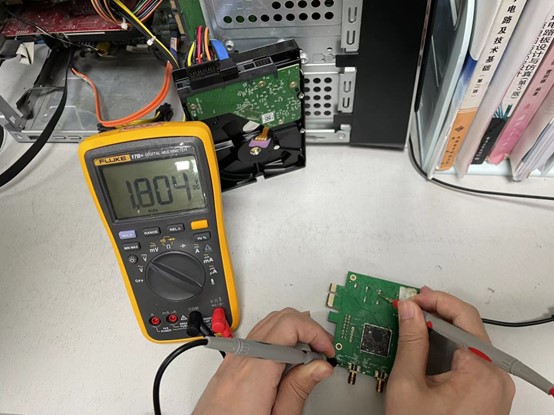

图6为测量QCC6696的VDDIO引脚电压。
FAQ 1：如果不接电平转换芯片，电脑端是否能识别出模块？
答：不接电平转换芯片，电脑端上在设备管理器中能识别出模块，并能正常使用，但是这个电平已经超过芯片的电压范围了，有可能长期使用会造成芯片的损坏，强烈建议增加电平转换芯片以保证PIO的电压范围在合理范围内。
FAQ 2：只需要对三个控制引脚进行电平转换，其它不需要吗？
答：是的，其它的6个引脚不需要增加电平转换芯片。
FAQ 3：是否可以把QCA6696的PCIE接口的电平配置为3.3V，这样就不需要转换芯片了。
答：不可以，QCA6696的PIO只支持1.8V，不支持3.3V电平。
FAQ 4：如果外设的PCIE接口支持1.8V，是否还需要转换芯片？
答：如果外设的电平是1.8V，那么电平就是匹配的，不再需要增加电平转换芯片了。
FAQ 5：QCA6696的PCIE是什么规格的，有几路？
答：QCA6696的PCIE是Low power PCIe (w/L1 sub-state) interface，X1.0，只有一路。
